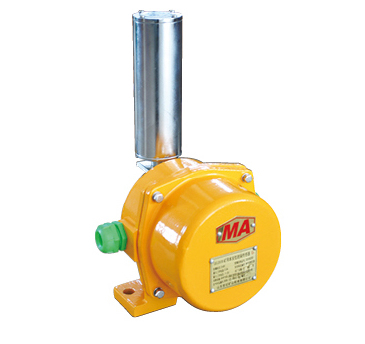

兩級跑偏開關原理
兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。
膠帶機在 運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥沿圖示 方向偏移。
當立輥偏轉角度超過 12 °，一級開關動作，輸出一開、一閉兩組開關信號。
當立輥偏轉角度超過 30 °，二級開關動作，輸出一開、一閉兩組開關信號。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自 動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
