HFKPT1系列兩級跑偏開關說明書
一、用途： 跑偏開關用于檢測膠帶的跑偏量和扭曲程度?？煞乐蛊н吘壍膿p傷和因?yàn)槟z帶的跑偏而引起的物料散落。是實現自動報警和停機的一種保護性開關。
二、使用條件：(工作環境)
1．環境溫度：一40℃——+60℃。
2．相對濕度：不大于90％。
3．大氣壓力：80——110kpa。
4．海撥高度：不超過2000M。
5．使用壽命：開關動作10萬次。
6．絕緣電壓：ACl000V試驗1分鐘。

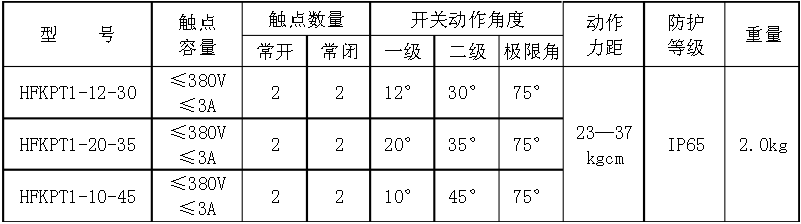

三、主要技術指標：
四、工作原理及結構特征： (參照結構示意圖以HFKPT1-12-30型為例加以說明)
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。
膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥沿圖示方向偏移。
當立輥偏轉角度超過12°，一級開關動作，輸出一開、一閉兩組開關信號。
當立輥偏轉角度超過30°，二級開關動作，輸出一開、一閉兩組開關信號。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
圖1 HFKPT1系列兩級跑偏開關結構安裝示意圖
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
六、安裝與接線：
(一)安裝方法與數量：(參照?qǐng)D2進行)
1．跑偏開關應成對安裝在膠帶兩側，其位置度使跑偏開關立輥軸線與膠帶帶邊平面垂直，且應保證膠帶邊位于立輥高度的1／4～1／3處為宜。
2．立輥距膠帶機距離，用戶可根據現場實際情況確定，一般選在膠帶自然跑偏量加50～ 100mm為宜。
3．安裝數量：一般間隔30米安裝1對，短膠帶(頭，尾，中間三處)按3對為宜，對于長距 離膠帶可酌情增加。
4．本裝置底座有兩個∮12’固定孔，用戶用螺栓將其基固定在安裝支架上即可。
圖HFKPT1系列跑偏開關安裝示意圖
(二)接線方法：
1 2 3 4 1.2為一級常開接點； 3.4為二級常開接點；
圖3跑偏開關接線原理圖
七、訂貨須知：
1．注明開關名稱、型號、數量、供貨期。
2．我廠備有跑偏開關安裝支架用戶需用請另行訂購，并請注明膠帶機規格、帶寬。
